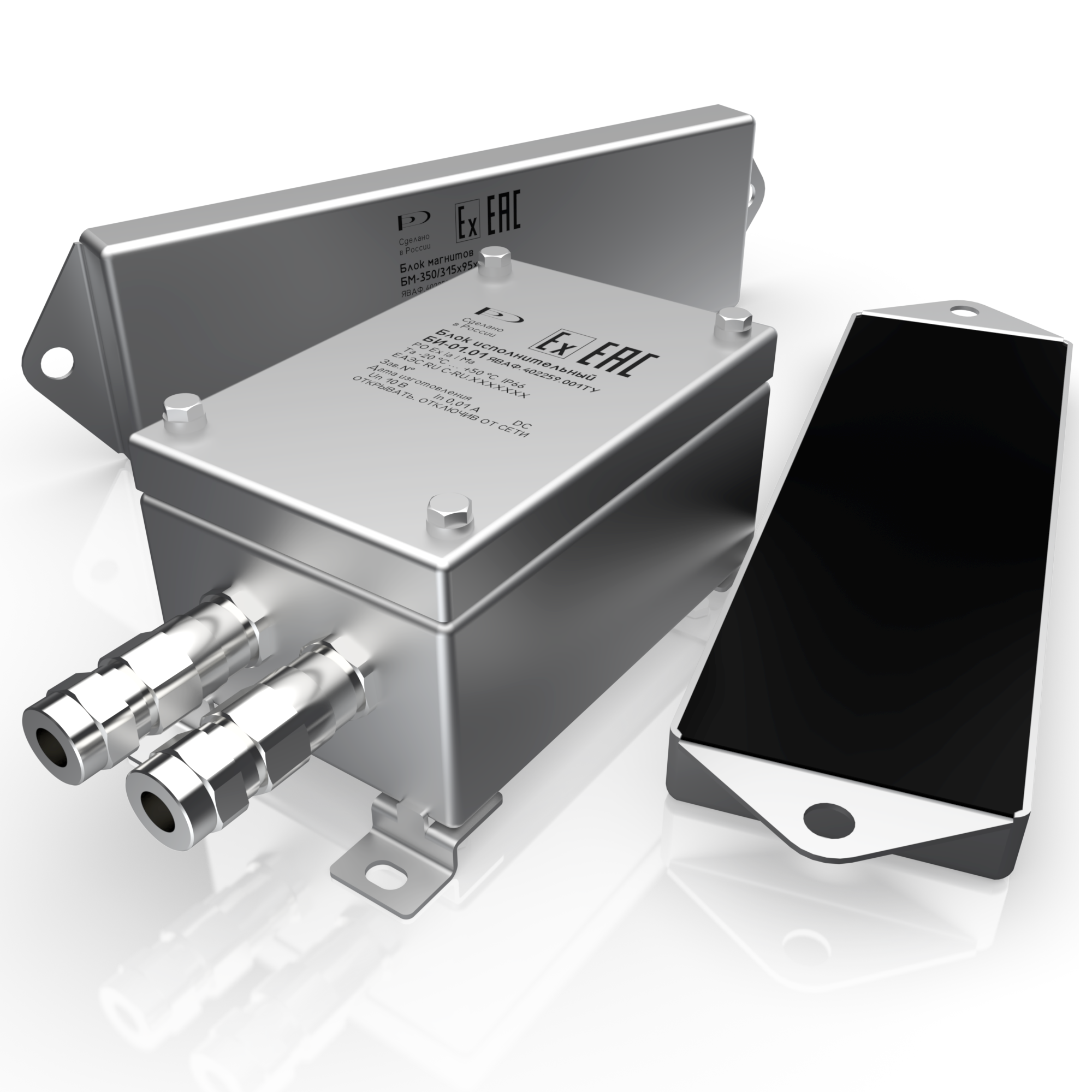

ДМКШ-1

Для работы в составе систем управления шахтных подъемных установок, например, для определения направления движения подъемного сосуда и его положения в различных точках ствола

Место применения - подземные выработки шахт и рудников и их наземные строения

Информационный лист Заказать

Структура обозначения

ДМКШ-1 БИ-01.0Х БМ-ХХХ/ХХХх95х25-Y35 ЯВАФ.402259.001ТУ

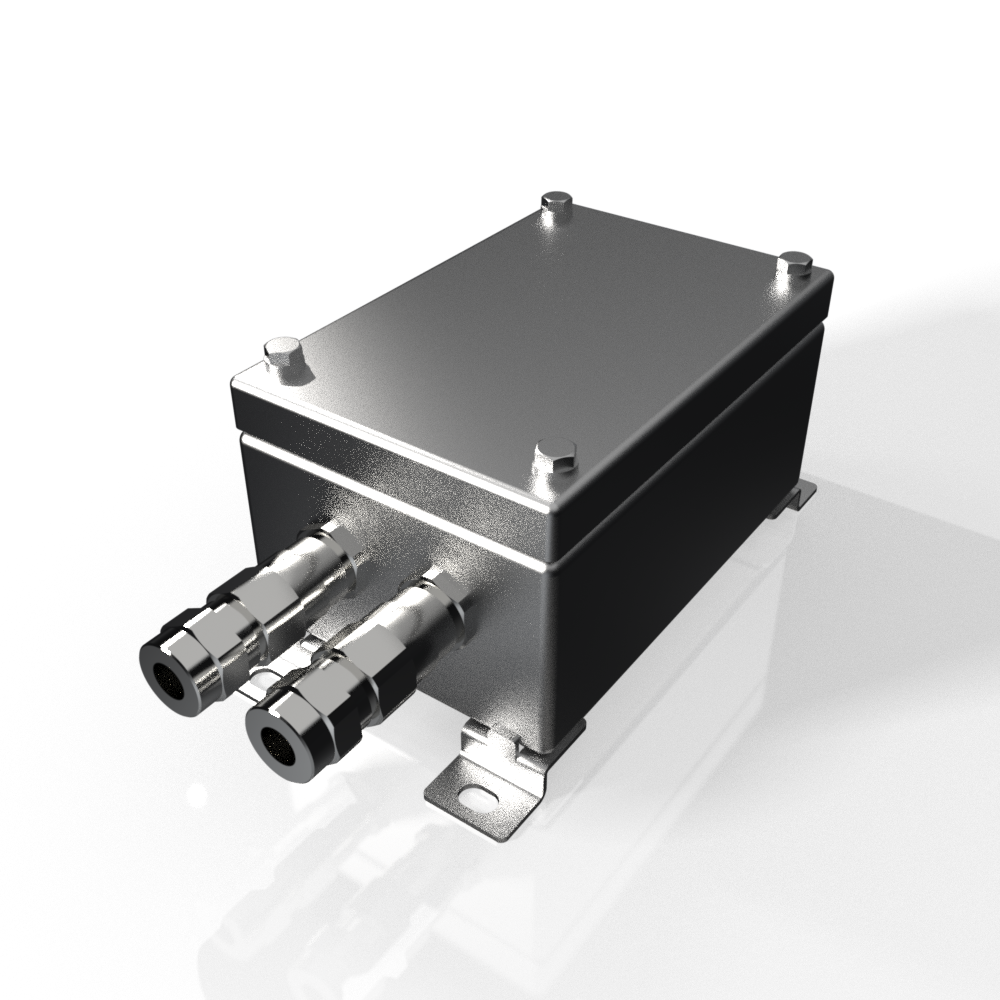

БИ-01.0Х- обозначение задающего блока
БМ-ХХХ/ХХХх95х25-Y35 - обозначение блока магнитов

Конструктивные исполнения

БИ-01.00
бистабильный
(с самоблокировкой)
NAMUR
БИ-01.01
бистабильный
(с самоблокировкой)
«сухой контакт»
БИ-01.02
одностабильный
с самовозвратом
NAMUR
БИ-01.03
одностабильный
с самовозвратом
«сухой контакт»

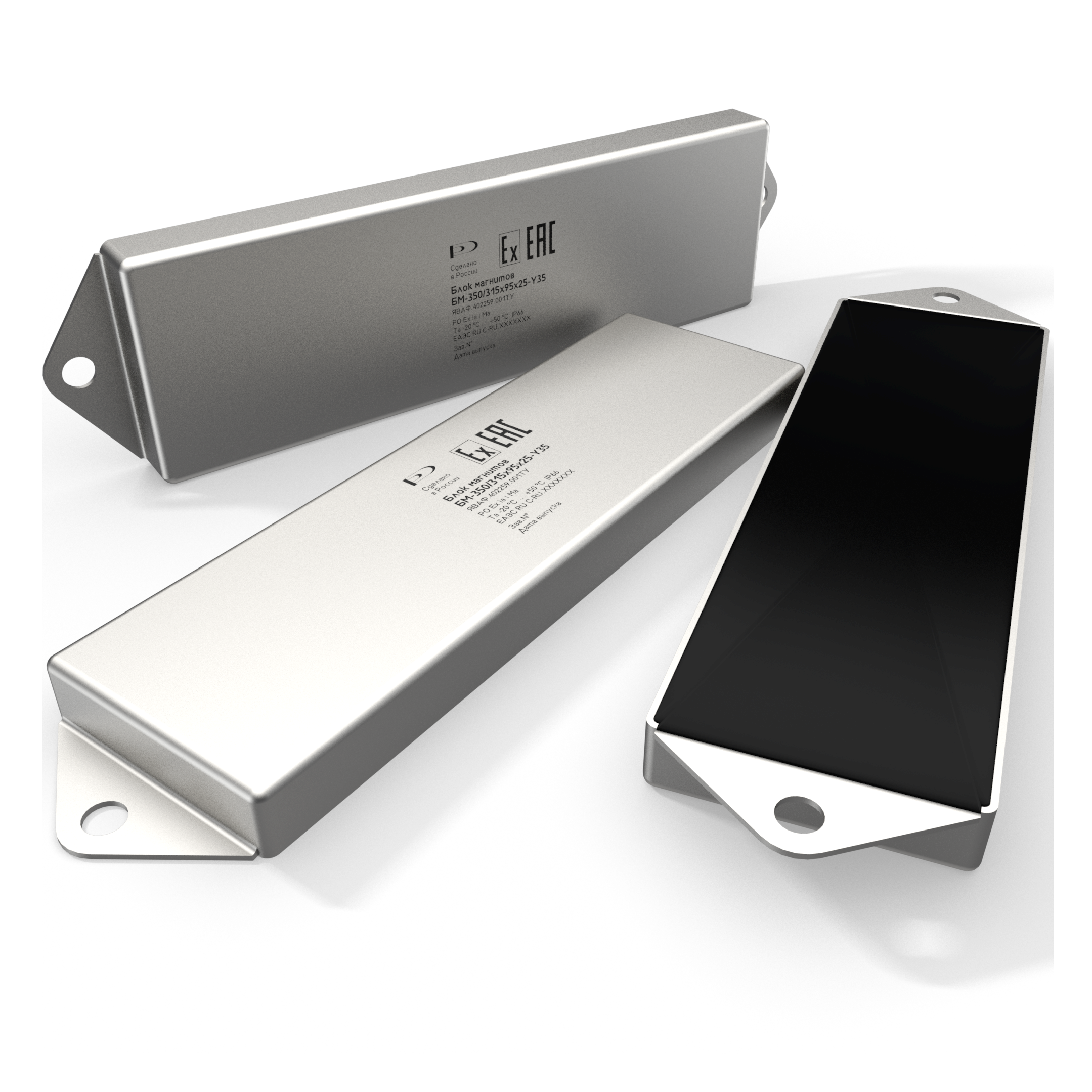

БМ-350/315х95х25-Y35
Блок магнитов
БМ-370/335х95х25-Y35
Блок магнитов

Параметры

Электрические параметры
0,01 A - ток коммутируемый
12 В - коммутируемое напряжение
0.12 Вт - коммутируемая мощность
Постоянный ток, активная нагрузка
Механические параметры
Нормально разомкнутый (Тип контакта А)
Бистабильный (Тип контакта E)
2- количество независимых контактов
Нержавеющая сталь - материал корпуса
30м/с, не более - скорость взаимного перемещения блоков
Эксплуатационные параметры

95% - относительная влажность воздуха при 35°С
-20…50°C - диапазон рабочих температур
группа M6 ГОСТ 30631 - механические воздействия
IP66 по ГОСТ 14254 - защита оболочки
Сертификаты
Сертификаты
ЕАЭС RU С-RU.HA67.B.00694/25
РО Ex ia I Ма по ГОСТ 31610.0 (IEC 60079-0)
