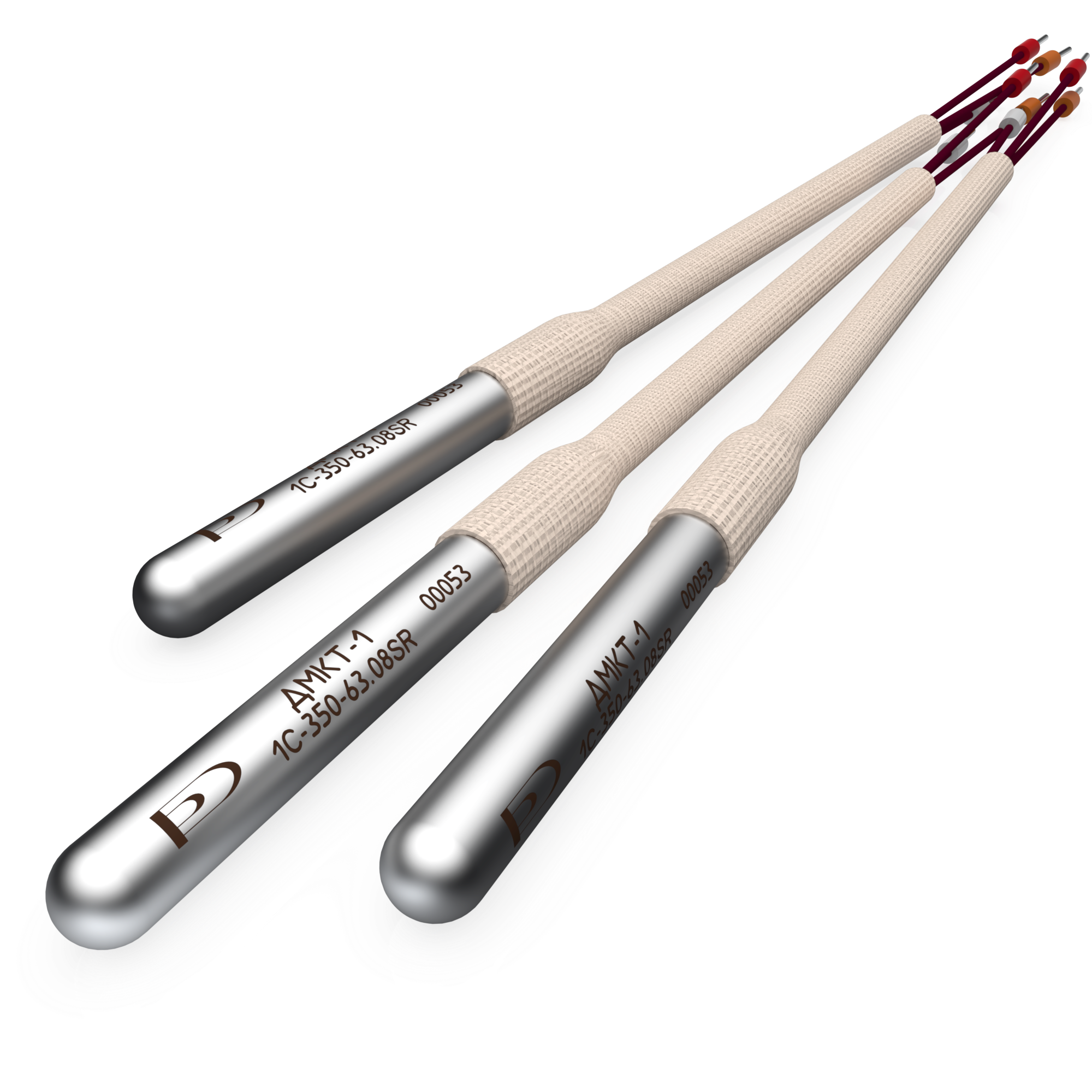

ДМКТ-1

Предназначены для комплектации систем автоматики и сигнализации конечных положений подвижных элементов трубопроводной арматуры атомных станций, работающих высокотемпературной среде, путём коммутации цепей постоянного тока

Структура обозначения

1С-350-63.08SR
ЯВАФ.400810.001 ТУ

1 - количество точек коммутации
С - тип контакта
А - нормально замкнутый
В - нормально разомкнутый
С - переключающий
350 - верхняя рабочая температура, С°
63.08 длина. высота (диаметр), мм
S - материал корпуса
S – нержавеющая сталь,
А – алюминиевый сплав,
Р – пластик
R - Профиль корпуса
R – цилиндр,
P – профиль

Параметры

  • Электрические параметры

    С тип контакта переключающий
    40...50 A МДС срабатывания геркона
    до 20 Вт коммутируемая мощность
    до 0.4 А коммутируемый ток
    до 0.4 А пропускаемый ток
    до 48 В коммутируемое напряжение
    250 мВ, не более падение напряжения на замкнутых контактах, измеренное при пропускании постоянного тока величиной 0.4 А
    20/0.3 МОм, не менее электрическое сопротивление изоляции между выводами и корпусом при температуре (20±5)°С/(350±20)°С и влажности от 30 до 80%
    1000/500 В, не менее электрическая прочность изоляции между выводами и корпусом при температуре (20±5)°С/(350±20)°С и влажности от 30 до 80%

  • þ
    Механические параметры

    5...120 Гц синусоидальная вибрация (1 g)
    5...120 Гц, 90 мин вибропрочность (1 g)
    1 категория сейсмостойкость в соответствии НП-031-01
    категория А, группа IV электромагнитная совместимость ГОСТ 32137-2013
    30 г, не более масса (при длине проводов 500 мм)

  • Эксплуатационные параметры

    5...350°С температура окружающей среды
    до 90% относительная влажность при температуре от 20 до 60°С
    до 100% при температуре до 150°С (режим «большой течи»)
    IP55 степень защиты оболочки ГОСТ 14254-2015
    12 лет срок службы

  • Упаковка

    Индивидуальная упаковка - полиэтиленовый пакет 150х200 мм с замком
    Групповая упаковка - коробка из картона 185х140х60 мм - до 10 шт. в коробке
    Транспортная упаковка - ящик из картона 415х190х160 мм - в ящике 6 коробок
